云风 coroutine 协程库源码分析

发表于 2019-09-19 更新于 2020-10-14 分类于协程阅读次数：

随着 Golang 的兴起，协程尤其是有栈协程 (stackful coroutine) 越来越受到程序员的关注。协程几乎成了程序员的一套必备技能。

云风实现了一套 C 语言的协程库，整体背景可以参考其博客。

这个协程库非常轻量级，一共也才 200 多行代码，使用上更贴近于 lua 的写法（众所周知，云风是知名的 lua 粉)。整体基于 ucontext 和共享栈模型实现了有栈协程，代码质量毋庸置疑，本文将详细剖析该协程库的实现原理。

同时，我也提供了 coroutine 注释版，辅助大家理解 coroutine 的代码。

协程的背景

协程主要有两大优点：

相比线程更加轻量级
- 线程的创建和调度都是在内核态，而协程是在用户态完成的
- 线程的个数往往受限于 CPU 核数，线程过多，会造成大量的核间切换。而协程无需考虑这些
将异步流程同步化处理：此问题在知乎上有非常多的经典回答。尤其在 RPC 中进行多服务并发协作的时候，相比于回调式的做法，协程的好处更加明显。这个对于后端程序员的意义更大，非常解放生产力。这里就不再赘述了。

微信基于 c++ 实现的协程库 libco，hook 了网络 IO 所需要大部分的系统函数，实现了当 IO 阻塞时协程的自动切换。关于libco的实现细节，可以阅读我的另外一篇文章: 《微信 libco 协程库源码分析》。

而 Golang 做的则更加极致，直接将协程和自动切换的概念集成进了语言。

协程再细分可以分为有栈协程和无栈协程。我们今天讲的云风的 coroutine，包括微信的 libco、Goroutine，都是属于有栈协程。无栈协程包括 ES6 中的 await/async、Python 中的协程等以及 C++20 中的Coroutine。两种协程实现原理有很大的不同，本文主要基于云风的 coroutine 对有栈协程的原理进行详细的分析。

有栈协程的原理

一个程序要真正运行起来，需要两个因素：可执行代码段、数据。体现在 CPU 中，主要包含以下几个方面：

EIP 寄存器：用来存储 CPU 要读取指令的地址
ESP 寄存器：指向当前线程栈的栈顶位置
其他通用寄存器的内容：包括代表函数参数的 rdi、rsi 等等。
线程栈中的内存内容。

这些数据内容，我们一般将其称为 “上下文” 或者 “现场”。

有栈协程的原理，就是从线程的上下文下手，如果把线程的上下文完全改变。即：改变 EIP 寄存的内容，指向其他指令地址；改变线程栈的内存内容等等。
这样的话，当前线程运行的程序也就完全改变了，是一个全新的程序。

Linux 下提供了一套函数，叫做 ucontext 簇函数，可以用来获取和设置当前线程的上下文内容。这也是 coroutine 的核心方法。

coroutine 的使用

我们首先基于 coroutine 的例子来讲下 coroutine 的基本使用，以方便后面原理的讲解

struct args {
	int n;
};

static void foo(struct schedule * S, void *ud) {
	struct args * arg = ud;
	int start = arg->n;
	int i;
	for (i=0;i<5;i++) {
		printf("coroutine %d : %d\n",coroutine_running(S) , start + i);
		// 切出当前协程
		coroutine_yield(S);
	}
}

static void test(struct schedule *S) {
	struct args arg1 = {0};
	struct args arg2 = {100};

	// 创建两个协程
	int co1 = coroutine_new(S, foo, &arg1);
	int co2 = coroutine_new(S, foo, &arg2);

	printf("main start\n");
	while (coroutine_status(S,co1) && coroutine_status(S,co2)) {
		// 使用协程 co1
		coroutine_resume(S,co1);
		// 使用协程 co2
		coroutine_resume(S,co2);
	}
	printf("main end\n");
}

int main() {
	// 创建一个协程调度器
	struct schedule * S = coroutine_open();

	test(S);

	// 关闭协程调度器
	coroutine_close(S);

	return 0;
}

从代码看来，首先利用 coroutine_open 创建了协程调度器 S，用来统一管理全部的协程。
同时在 test 函数中，创建了两个协程 co1 和 co2，不断的反复 yield 和 resume 协程，直至两个协程执行完毕。

可以看出，最核心的几个对象和函数是:

struct schedule* S 协程调度器
coroutine_resume(S,co1); 切入该协程
coroutine_yield(S); 切出该协程

接下来，会从这几点出发，分析 coroutine 的原理。建议大家在阅读下文时，同时对照我做的 coroutine 注释版。

struct schedule 协程调度器

struct schedule {
	char stack[STACK_SIZE];	// 运行时栈，此栈即是共享栈

	ucontext_t main; // 主协程的上下文
	int nco;        // 当前存活的协程个数
	int cap;        // 协程管理器的当前最大容量，即可以同时支持多少个协程。如果不够了，则进行 2 倍扩容
	int running;    // 正在运行的协程 ID
	struct coroutine **co; // 一个一维数组，用于存放所有协程。其长度等于 cap
};

协程调度器 schedule 负责管理所有协程，有几个属性非常重要：

struct coroutine **co; 是一个一维数组，存放了目前所有的协程。
ucontext_t main; 主协程的上下文，方便后面协程执行完后切回到主协程。
char stack[STACK_SIZE]; 这个非常重要，是所有协程的运行时栈。具体共享栈的原理会在下文讲到。

此外，coroutine_open 负责创建并初始化一个协程调度器，coroutine_close 负责销毁协程调度器以及清理其管理的所有协程。

协程的创建: coroutine_new

struct coroutine {
	coroutine_func func; // 协程所用的函数
	void *ud;  // 协程参数
	ucontext_t ctx; // 协程上下文
	struct schedule * sch; // 该协程所属的调度器
	ptrdiff_t cap; 	 // 已经分配的内存大小
	ptrdiff_t size; // 当前协程运行时栈，保存起来后的大小
	int status;	// 协程当前的状态
	char *stack; // 当前协程的保存起来的运行时栈
};

coroutine_new 负责创建并初始化一个新协程对象，同时将该协程对象放到协程调度器里面。

这里的实现有两个非常有意思的点：

扩容：当目前尚存活的线程个数 nco 已经等于协程调度器的容量 cap 了，这个时候需要对协程调度器进行扩容，这里直接就是非常经典简单的 2 倍扩容。
如果无需扩容，则需要找到一个空的位置，放置初始化好的协程。这里一般直接从数组第一位开始找，直到找到空的位置即可。但是云风把这里处理成从第 nco 位开始寻找（nco 代表当前存活的个数。因为一般来说，前面几位最开始都是存活的，从第 nco 位开始找，效率会更高。

这样，一个协程对象就被创建好，此时该协程的状态是 READY，但尚未正式执行。

coroutine_resume 函数会切入到指定协程中执行。当前正在执行的协程的上下文会被保存起来，同时上下文替换成新的协程，该协程的状态将被置为 RUNNING。

进入 coroutine_resume 函数的前置状态有两个 READY 和 SUSPEND，这两个状态下 coroutine_resume 的处理方法也是有很大不同。我们先看下协程在 READY 状态下进行 coroutine_resume 的流程。

coroutine_resume(READY -> RUNNING）

这块代码比较短，但是非常重要，所以我就直接贴代码了：

// 初始化 ucontext_t 结构体，将当前的上下文放到 C->ctx 里面
getcontext(&C->ctx);
// 将当前协程的运行时栈的栈顶设置为 S->stack，每个协程都这么设置，这就是所谓的共享栈。（注意，这里是栈顶）
C->ctx.uc_stack.ss_sp = S->stack;
C->ctx.uc_stack.ss_size = STACK_SIZE;
C->ctx.uc_link = &S->main;
S->running = id;
C->status = COROUTINE_RUNNING;

// 设置执行 C->ctx 函数, 并将 S 作为参数传进去
uintptr_t ptr = (uintptr_t)S;
makecontext(&C->ctx, (void (*)(void)) mainfunc, 2, (uint32_t)ptr, (uint32_t)(ptr>>32));

// 将当前的上下文放入 S->main 中，并将 C->ctx 的上下文替换到当前上下文
swapcontext(&S->main, &C->ctx);

这段函数非常的重要，有几个不可忽视的点：

getcontext(&C->ctx); 初始化 ucontext_t 结构体，将当前的上下文放到 C->ctx 里面
C->ctx.uc_stack.ss_sp = S->stack; 设置当前协程的运行时栈，也是共享栈。
C->ctx.uc_link = &S->main; 如果协程执行完，则切换到 S->main 主协程中进行执行。如果不设置, 则默认为 NULL，那么协程执行完，整个程序就结束了。

接下来是 makecontext，这个函数用来设置对应 ucontext 的执行函数。如上，将 C->ctx 的执行函数体设置为了 mainfunc。

makecontext 后面的两个参数也非常有意思，这个可以看出来是把一个指针掰成了两个 int 作为参数传给 mainfunc 了。而在 mainfunc 的实现可以看出来，又会把这两个 int 拼成了一个 struct schedule*。

那么，为什么不直接传 struct schedule* 呢，而要这么做，通过先拆两半，再在函数中拼起来？

这是因为 makecontext 的函数指针的参数是 uint32_t 类型，在 64 位系统下，一个 uint32_t 没法承载一个指针, 所以基于兼容性的考虑，才采用了这种做法。

接下来调用了 swapcontext 函数，这个函数比较简单，但也非常核心。作用是将当前的上下文内容放入 S->main 中，并将 C->ctx 的上下文替换到当前上下文。这样的话，将会执行新的上下文对应的程序了。在 coroutine 中, 也就是开始执行 mainfunc 这个函数。(mainfunc 是对用户提供的协程函数的封装)。

协程的切出：coroutine_yield

调用 coroutine_yield 可以使当前正在运行的协程切换到主协程中运行。此时，该协程会进入 SUSPEND 状态

coroutine_yield 的具体实现依赖于两个行为：

调用 _save_stack 将当前协程的栈保存起来。因为 coroutine 是基于共享栈的，所以协程的栈内容需要单独保存起来。
swapcontext 将当前上下文保存到当前协程的 ucontext 里面，同时替换当前上下文为主协程的上下文。这样的话，当前协程会被挂起，主协程会被继续执行。

这里也有个点极其关键, 就是如何保存当前协程的运行时栈, 也就是如何获取整个栈的内存空间。

这里我们需要了解下栈内存空间的布局，即栈的生长方向是从高地址往低地址。我们只要找到栈的栈顶和栈底的地址，就可以找到整个栈内存空间了。

在 coroutine 中，因为协程的运行时栈的内存空间是自己分配的。在 coroutine_resume 阶段设置了 C->ctx.uc_stack.ss_sp = S.S->stack。根据以上理论，栈的生长方向是高地址到低地址，因此栈底的就是内存地址最大的位置，即 S->stack + STACK_SIZE 就是栈底位置。

那么，如何找到栈顶的位置呢？coroutine 是基于以下方法做的：

void _save_stack(C,S->stack + STACK_SIZE);

static void _save_stack(struct coroutine *C, char *top) {
	char dummy = 0;
	assert(top - &dummy <= STACK_SIZE);
    // 如果已分配内存小于当前栈的大小，则释放内存重新分配
	if (C->cap < top - &dummy) {
		free(C->stack);
		C->cap = top-&dummy;
		C->stack = malloc(C->cap);
	}
	C->size = top - &dummy;
    // 从 dummy 拷贝 size 内存到 C->stack
	memcpy(C->stack, &dummy, C->size);
}

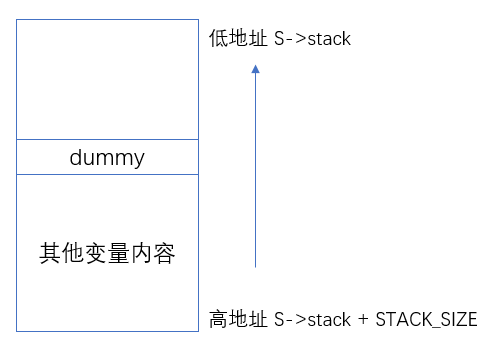

这里特意用到了一个 dummy 变量，这个 dummy 的作用非常关键也非常巧妙，大家可以细细体会下。因为 dummy 变量是刚刚分配到栈上的，此时就位于 栈的最顶部位置。整个内存布局如下图所示：

因此整个栈的大小就是从栈底到栈顶，S->stack + STACK_SIZE - &dummy。

最后又调用了 memcpy 将当前运行时栈的内容，拷贝到了 C->stack 中保存了起来。

coroutine_resume(SUSPEND -> RUNNING）

当协程被 yield 之后会进入 SUSPEND 阶段，对该协程调用 coroutine_resume 会再次切入该协程。

这里的实现有两个重要的点：

memcpy(S->stack + STACK_SIZE - C->size, C->stack, C->size);
我们知道，在 yield 的时候，协程的栈内容保存到了 C->stack 数组中。
这个时候，就是用 memcpy 把协程的之前保存的栈内容，重新拷贝到运行时栈里面。这里有个点，拷贝的开始位置，需要简单计算下
S->stack + STACK_SIZE - C->size 这个位置就是之前协程的栈顶位置。
swapcontext(&S->main, &C->ctx); 交换上下文。这点在上文有具体描述。

状态机转换

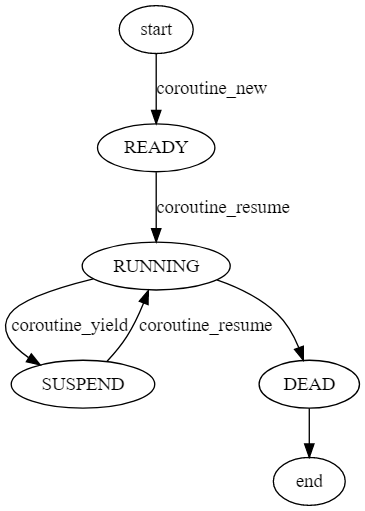

在 coroutine 中协程定义了四种状态，整个运行期间，也是根据这四种状态进行轮转。

协程状态机

共享栈

共享栈这个词在 libco 中提到的多，其实 coroutine 也是用的共享栈模型。
共享栈这个东西说起来很玄乎，实际原理不复杂，本质就是所有的协程在运行的时候都使用同一个栈空间。

有共享栈自然就有非共享栈，也就是每个协程的栈空间都是独立的，固定大小。好处是协程切换的时候，内存不用拷贝来拷贝去。坏处则是 内存空间浪费.

因为栈空间在运行时不能随时扩容，否则如果有指针操作执行了栈内存，扩容后将导致指针失效。为了防止栈内存不够，每个协程都要预先开一个足够的栈空间使用。当然很多协程在实际运行中也用不了这么大的空间，就必然造成内存的浪费和开辟大内存造成的性能损耗。

共享栈则是提前开了一个足够大的栈空间 (coroutine 默认是 1M)。所有的栈运行的时候，都使用这个栈空间。
conroutine 是这么设置每个协程的运行时栈：

C->ctx.uc_stack.ss_sp = S->stack;
C->ctx.uc_stack.ss_size = STACK_SIZE;

对协程调用 yield 的时候，该协程栈内容暂时保存起来，保存的时候需要用到多少内存就开多少，这样就减少了内存的浪费。(即_save_stack 函数的内容)。
当 resume 该协程的时候，协程之前保存的栈内容，会被重新拷贝到运行时栈中。

这就是所谓的共享栈的原理。

总结

云风的协程库代码非常简约，可以帮助我们更好的理解协程实现的基本原理。但个人觉得这个协程库更像是个原型实现，很多地方在实际开发中并不足够好用。而微信的libco协程库利用系统hook，实现了协程的自动切换，更方便于工业级使用，用法也非常强大。具体可以参考我的另外一篇文章：《微信 libco 协程库源码分析》。
